Проектирование систем видеонаблюдения для крупных объектов
Для руководителей служб безопасности, ИТ-служб и технических заказчиков промышленных, логистических и инфраструктурных объектов.
Проектирование систем видеонаблюдения для крупных объектов начинается с архитектуры: как связать несколько площадок, обеспечить запись при отказах, рассчитать архив и встроить видео в общий контур безопасности. Разбираем требования к распределённой системе, расчёт трафика и ёмкости хранения, состав документации и критерии приёмки.
Несколько корпусов, протяжённый периметр, три КПП, склад и парковка — это разные условия наблюдения и разные сценарии риска. Если служба безопасности требует непрерывной записи и архив за 30 суток, а ИТ-служба — изоляции видеосети и контроля отказов, подбором камер задача не решается. Здесь проект определяет устойчивость системы, стоимость эксплуатации и возможность расширения.
Для службы безопасности
Какие события должны попадать в архив, где нужна детализация и как оператор подтверждает тревогу.
Для ИТ-службы
Пиковые потоки, сегментация, хранение, резервирование и мониторинг инфраструктуры.
Для технического заказчика
Состав документации, границы ответственности, критерии приёмки и план развития.
Чем крупный объект отличается от локального: критерии проектировщика
Количество камер — не главный критерий. Шестьдесят камер в одном здании порой проще, чем сорок на открытой площадке в 15 га. О распределённом объекте говорят несколько зданий или территорий, длинные межкорпусные трассы, выделенные серверы записи, круглосуточный пост мониторинга и требования к доступности. Для типового медного Ethernet-канала ориентируются на предел 100 метров; для протяжённых магистралей обычно выбирают оптику. Жизненный цикл инфраструктуры и план замены активного оборудования задают отдельно: развитие объекта не должно требовать полной перестройки сети.
| Параметр | Локальная система | Распределённая система |
|---|---|---|
| Запись | Видеорегистратор (NVR) | Серверы с VMS; резервирование по требованиям ТЗ |
| Сеть | Один PoE-коммутатор | Ядро + уровень доступа, VLAN, ВОЛС |
| Питание | Розетка, в лучшем случае ИБП у регистратора | ИБП на всех узлах, контроль по SNMP |
| Хранение архива | Диски внутри регистратора | Серверное хранение или СХД; защита дисков по расчёту |
| Документация | Эскиз и спецификация | Проектная и рабочая документация по составу работ; исполнительный комплект |
| Мониторинг отказов | «Заметил охранник» | SNMP-мониторинг, дежурная смена, SLA |
| Горизонт жизни | По условиям эксплуатации | Согласованный жизненный цикл и план расширения |
Таблица показывает типичные архитектурные различия, а не обязательный набор оборудования. Распределённая система может включать NVR, периферийную запись и разные схемы хранения. Выбор определяется задачами, допустимыми перерывами записи и возможностями эксплуатации.
Сетевая архитектура распределённой системы видеонаблюдения
Расчёт трафика: сеть считают по потокам, а не по портам

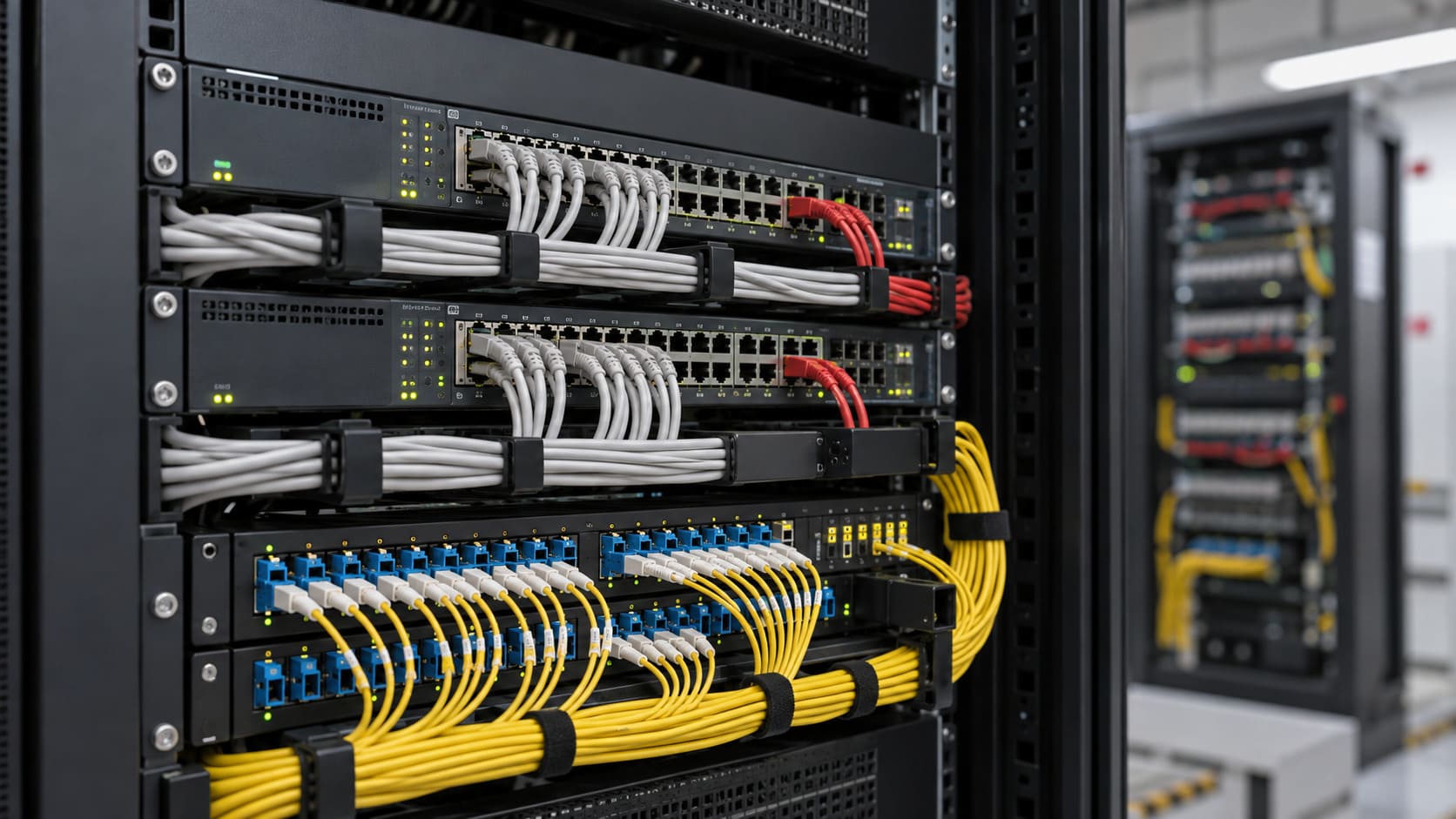

Для распределённой площадки часто подходит двухуровневая архитектура: ядро сети и коммутаторы доступа, отдельные VLAN под видеотрафик, оптические магистрали и резервирование критичных связей. На больших территориях или в группе филиалов архитектура может быть сложнее. Её выбирают по географии объекта и сценариям отказа.

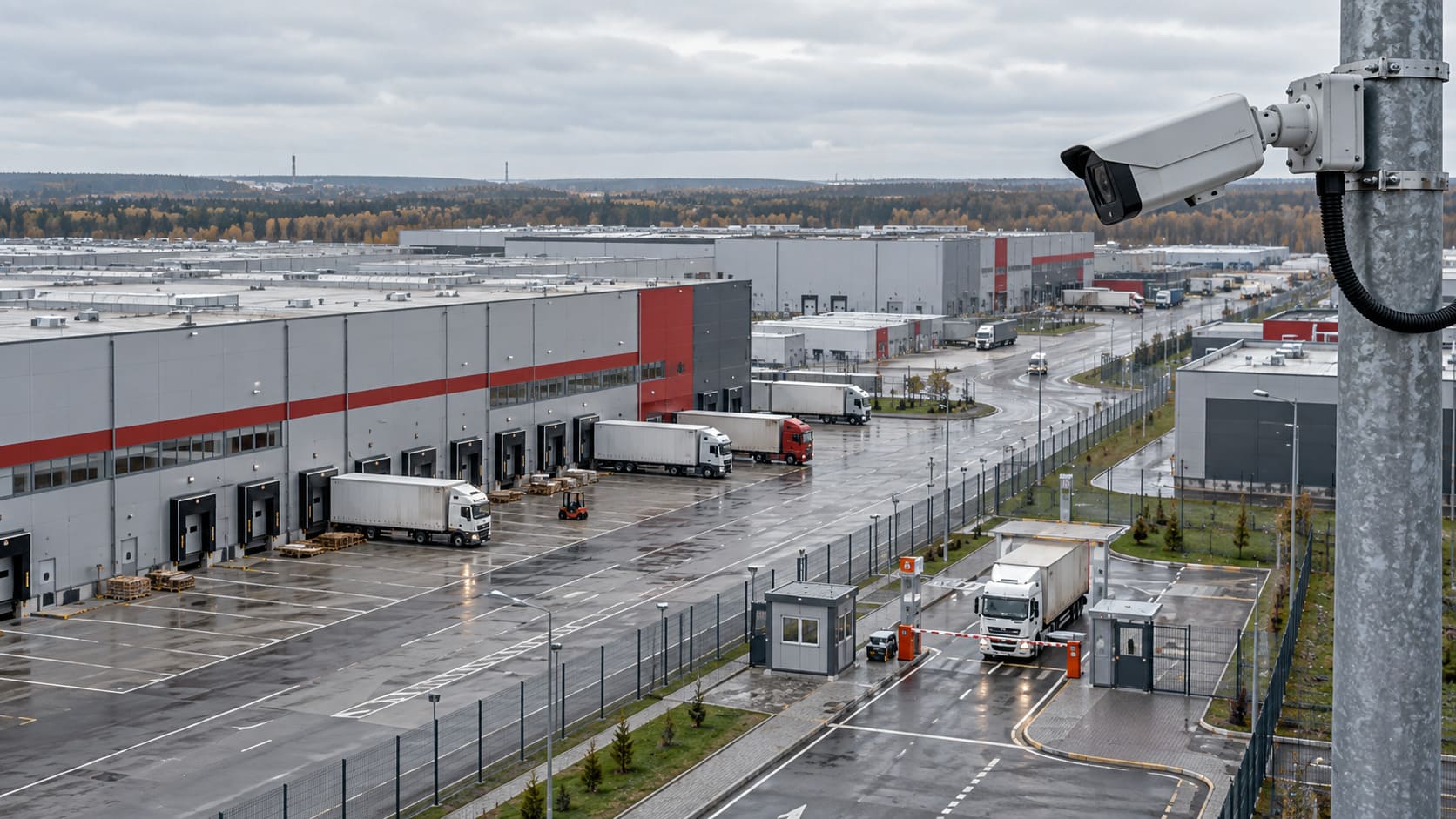

Расчётный пример: логистический комплекс, 250 IP-камер, средний битрейт каждой — 6 Мбит/с. Поток записи составляет 1,5 Гбит/с без учёта сетевых накладных расходов. Разрешение 4 Мп и кодек H.265 здесь описывают конфигурацию, но сами по себе не задают битрейт. Его уточняют по движению, шуму, частоте кадров, настройкам сжатия и измерениям на пилотной зоне. При VBR сложные сцены могут увеличивать поток; проект проверяют по согласованным ограничениям и измеренным пикам.
Резервирование, уличные узлы и сегментация

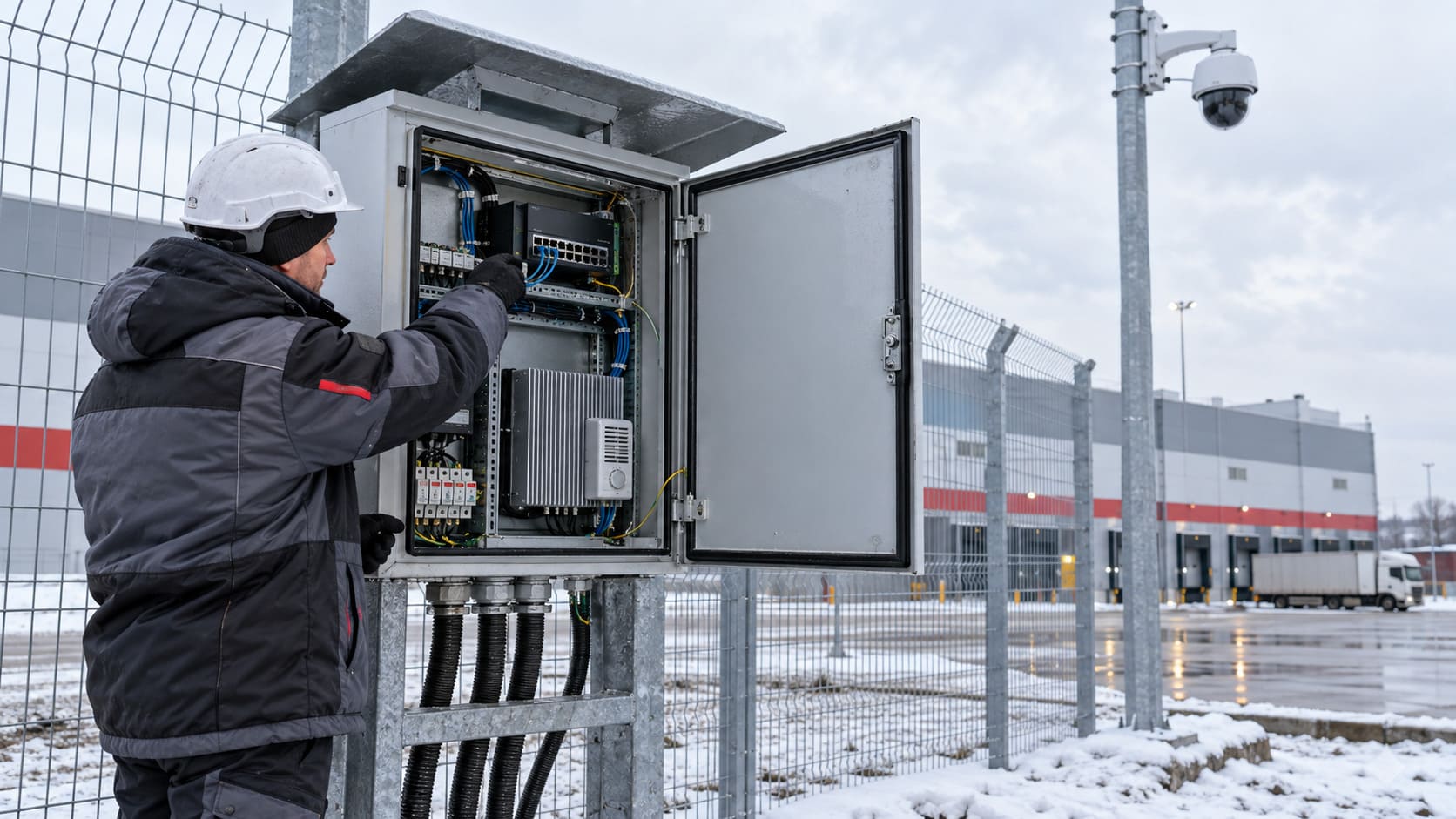

Для межкорпусных связей применяют ВОЛС; топологию, тип волокна и резервирование выбирают по трассам и оборудованию. Кольцо с ERPS или MRP — один из вариантов, но время восстановления проверяют на выбранной конфигурации. Уличным узлам нужны оборудование с подходящим температурным диапазоном, тепловой расчёт шкафа, защита вводов и резервное питание. PoE-бюджет считают по максимальной мощности конкретных камер с включёнными ИК-подсветкой и обогревом; класс PoE, коммутаторы и ИБП должны соответствовать этой нагрузке.
Видеосеть сегментируют и ограничивают доступ между зонами. VLAN сама по себе не заменяет правила межсетевого доступа. В проект включают смену заводских паролей, отключение ненужных служб, управление обновлениями, синхронизацию времени и журналирование действий. Удалённый доступ согласуют с ИТ-службой и службой информационной безопасности.

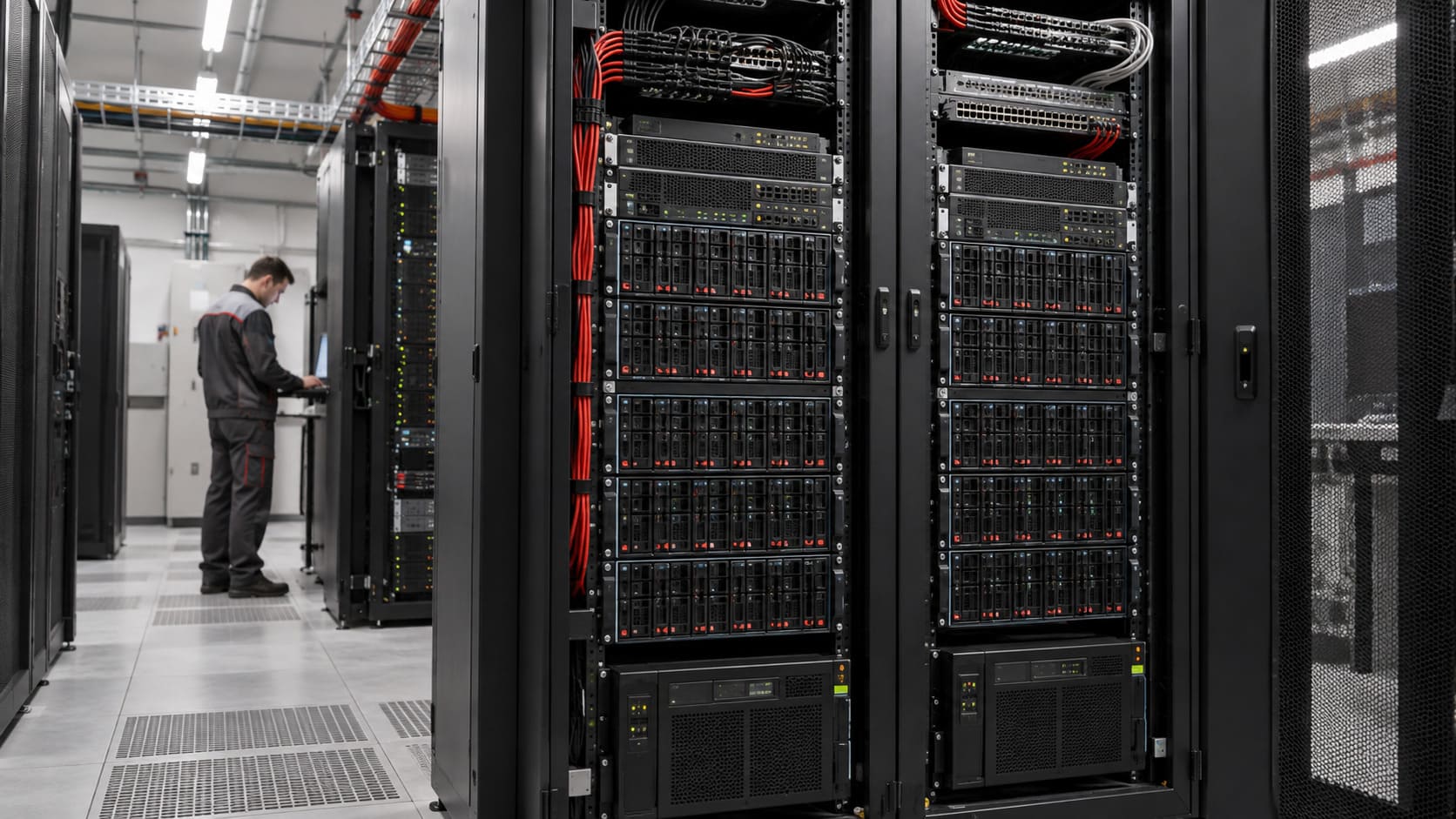

Хранение видеоархива: нормативная глубина и расчёт СХД
Глубину архива задают по назначению объекта, применимым отраслевым требованиям и регламентам заказчика. Единого срока «30 суток для любого крупного объекта» нет. Для транспортной инфраструктуры отдельно проверяют требования транспортной безопасности и необходимость сертификации технических средств по постановлению Правительства РФ № 969. В расчётном примере ниже 30 суток — условие технического задания.
Сколько места занимает архив: расчёт на примере
Отправная точка — заданный средний битрейт при постоянной записи. В таблице приведены расчётные значения в десятичных ГБ и ТБ: 1 ТБ = 1000 ГБ. Битрейты условные; одинаковое разрешение не означает одинаковый размер архива.
| Камера | Битрейт для примера | Архив за сутки | Архив за 30 суток |
|---|---|---|---|
| 2 Мп | 3 Мбит/с | 32,4 ГБ | 0,972 ТБ |
| 4 Мп | 6 Мбит/с | 64,8 ГБ | 1,944 ТБ |
| 8 Мп | 10 Мбит/с | 108 ГБ | 3,240 ТБ |
Для 250 камер по 6 Мбит/с и 30 суток постоянной записи требуется 486 ТБ под видеоданные. Затем отдельно добавляют резерв полезной ёмкости, служебные данные VMS, потери на выбранную схему защиты дисков и горячие резервы. При принятом в примере запасе 20 % требуется 583,2 ТБ доступной ёмкости под видео до дополнительных накладных расходов. Физический объём дисков рассчитывают по конкретной конфигурации массивов. Экономию от записи по событию оценивают по фактической активности зон; универсального процента нет.
Отказоустойчивость записи
Отказ узла записи может остановить поступление новых кадров, даже если сохранённый архив остаётся целым. Для критичных зон в ТЗ определяют допустимый перерыв, время восстановления и доступность архива. Возможные решения — резервный сервер VMS, независимые узлы записи, периферийная запись на камеры с последующей дозагрузкой. Поддержку этих функций, лицензии и ограничения проверяют до закупки. RAID защищает от определённых отказов дисков, но не заменяет резервирование сервера и не является резервной копией.
Стадии проектирования видеонаблюдения и нормативная база
Полный цикл включает предпроектное обследование, техническое задание, проектную и рабочую документацию в необходимом составе, сопровождение монтажа, пусконаладку и исполнительный комплект. Необходимость проектной документации по постановлению № 87 и экспертизы зависит от характера строительства или реконструкции и применимых требований, а не от количества камер. Для модернизации действующей системы состав работ и документов определяют отдельно.
Состав рабочей документации

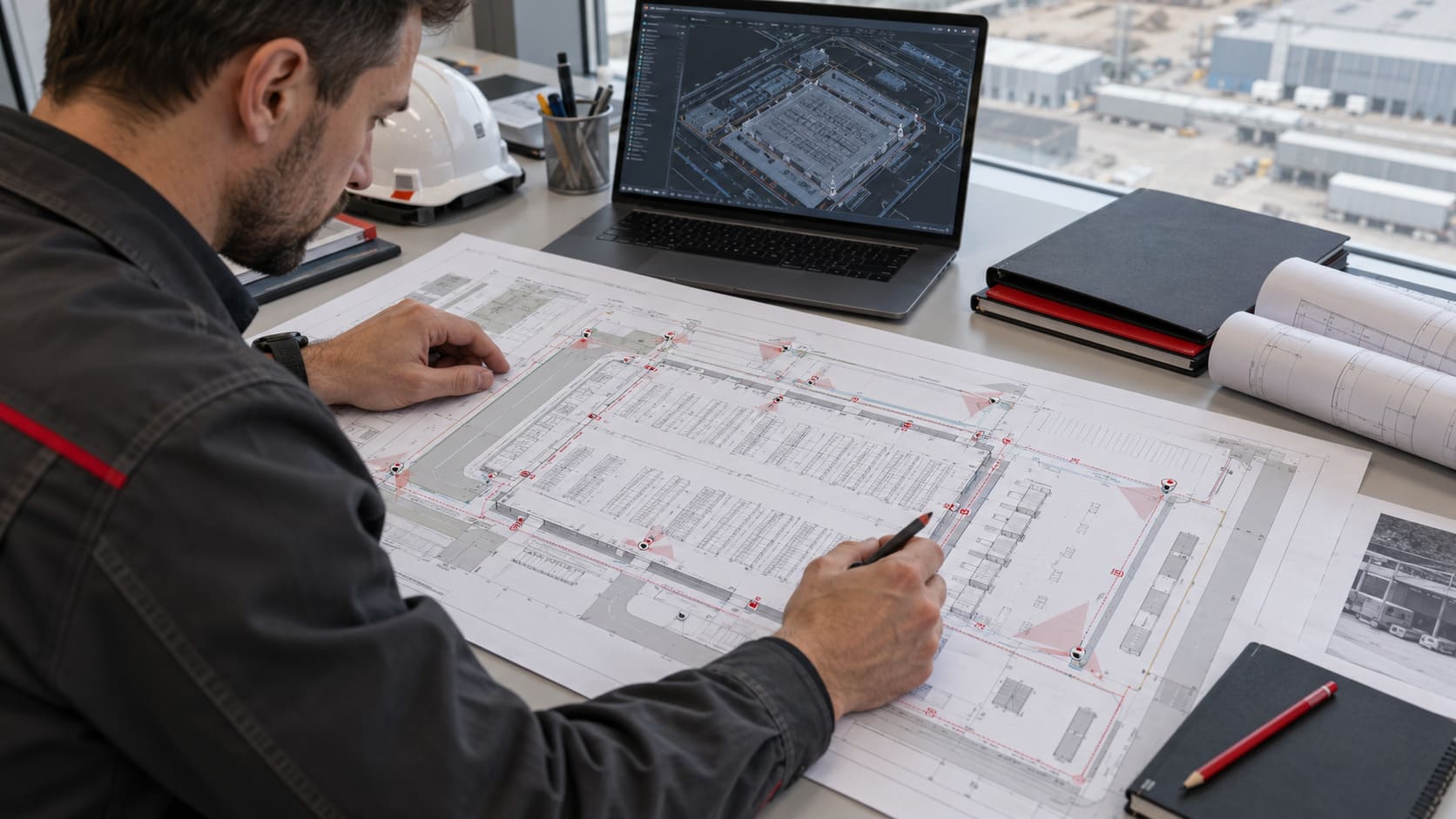

В рабочий комплект входят структурная схема, планы оборудования и зон обзора, схемы подключения, кабельные журналы, расчёты, спецификация и ведомость объёмов работ. Для каждой зоны задают требуемый результат: обзор территории, проверка события, чтение номера или получение изображения человека нужной детализации. Плотность пикселей оценивают вместе с ракурсом, освещением, выдержкой и сжатием. Для аналитики учитывают требования конкретного алгоритма. BIM-модель включают, если она необходима по требованиям проекта или заказчика.
ГОСТ, СП и 152-ФЗ: что учитывает проект
В перечень применимых документов могут входить ГОСТ Р 51558-2014 по охранным телевизионным средствам и системам, СП 132.13330.2011 по антитеррористической защищённости, отраслевые требования и постановление № 87 о составе проектной документации. Для записей, содержащих персональные данные, с ответственными подразделениями согласуют правовое основание обработки, цели, срок хранения, доступ и защиту в рамках 152-ФЗ. Маски приватности и уведомления о наблюдении — отдельные меры, а не замена всей процедуры. Требования к реестру российского ПО проверяют по условиям конкретной закупки.

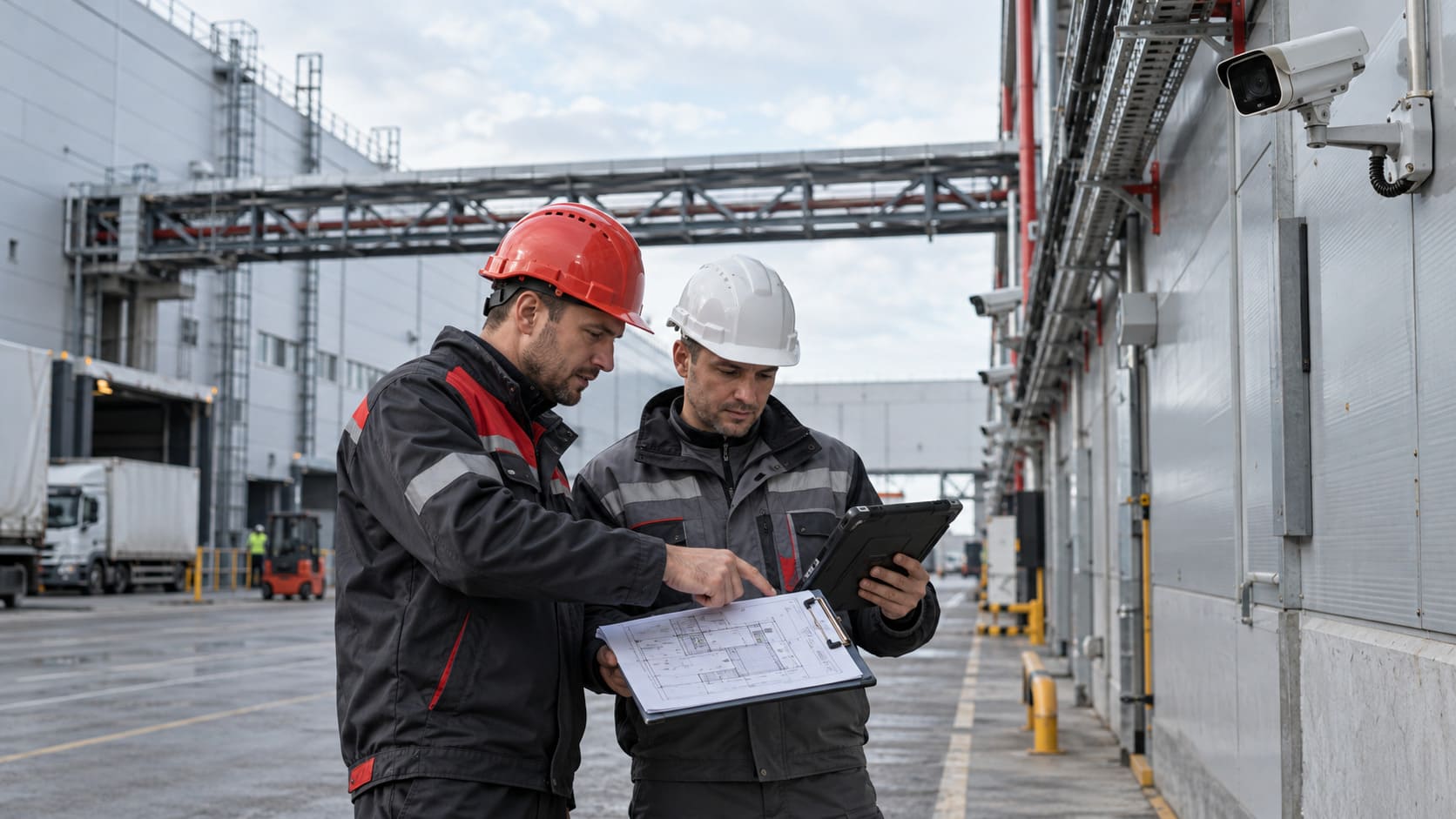

Исходные данные
Планы, география узлов, существующая сеть, питание, освещение, режим работы и ограничения монтажа.
Измеримые требования
Зоны и задачи камер, режим записи, глубина архива, допустимый перерыв и сценарии интеграций.
Проверяемый результат
Расчёты, схемы, спецификация, программа испытаний, исполнительная документация и регламент эксплуатации.
Видеоаналитика и интеграция со СКУД и ОПС

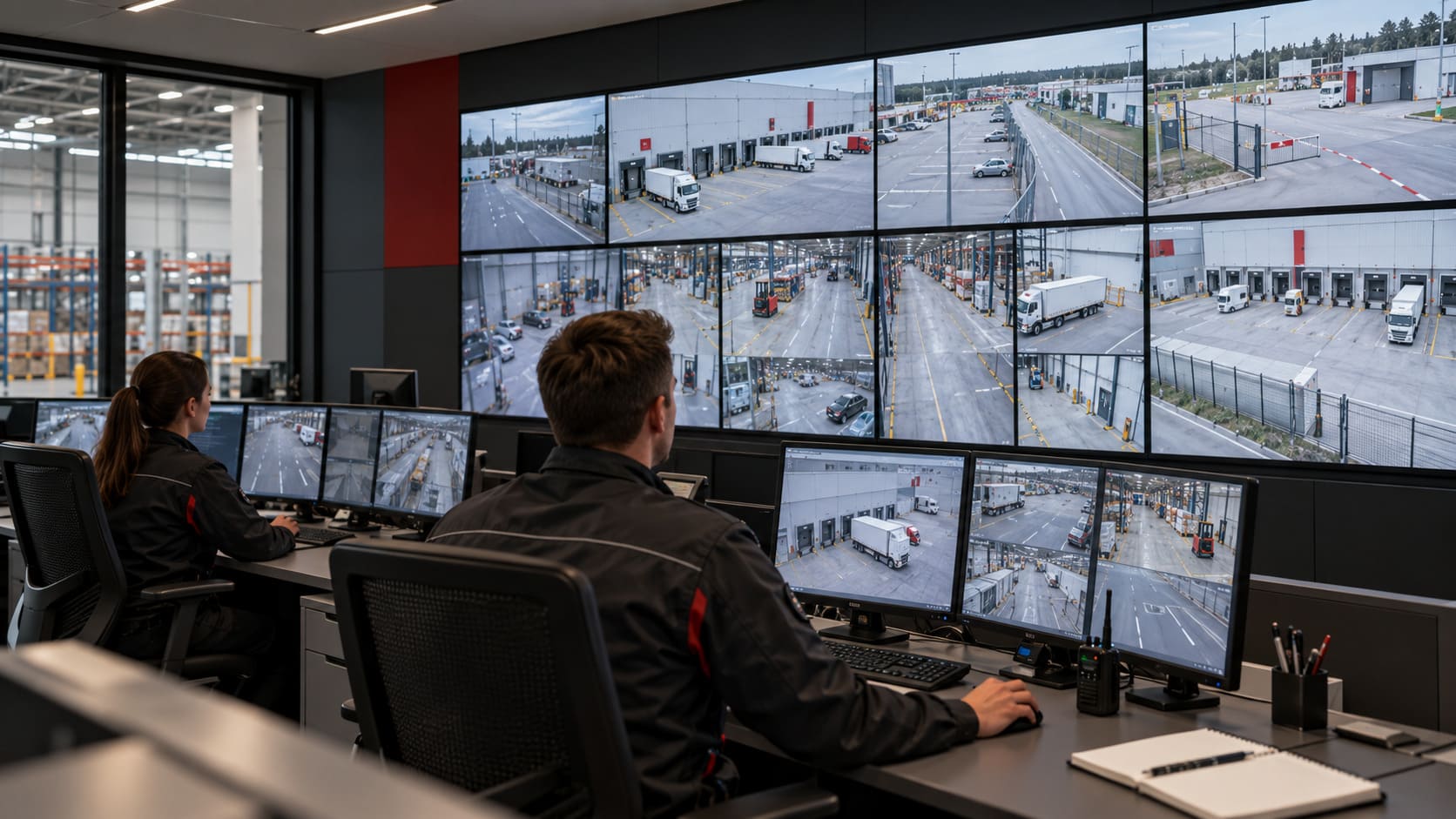

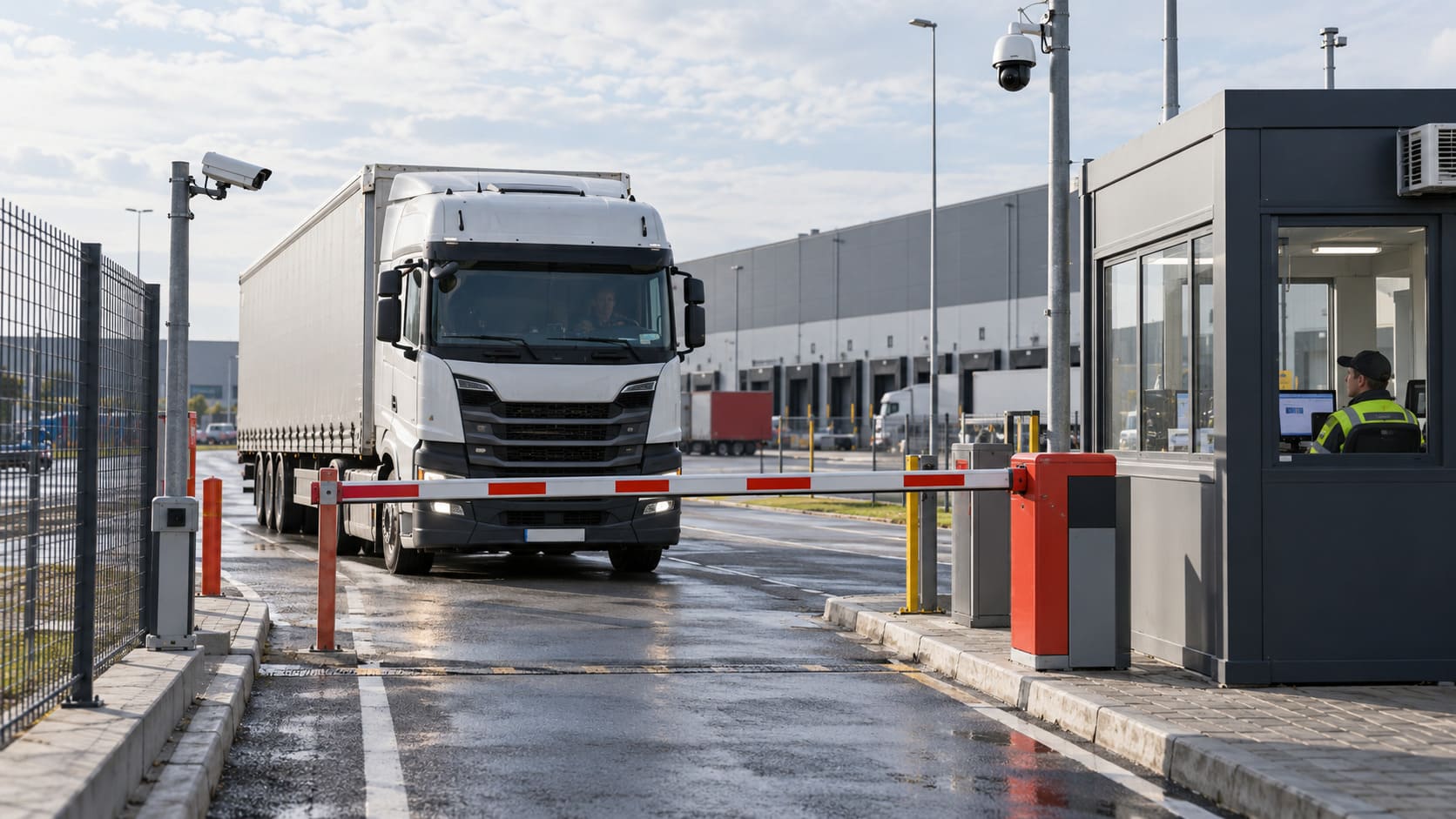

Видеонаблюдение крупного объекта включают в общий контур безопасности: события с КПП связывают со СКУД, тревоги периметра — с охранной сигнализацией, производственные сценарии — с контролем опасных зон и наличия СИЗ. Для каждой интеграции задают условия срабатывания, полномочия оператора и действия при отказе. Видеостену и рабочие места рассчитывают по числу одновременно отображаемых потоков, их разрешению и возможностям декодирования. Multicast применяют при поддержке всей цепочкой оборудования и VMS; это не обязательное решение для любой видеостены.
Интеграции описывают до монтажа: интерфейсы ONVIF и API, совместимость конкретных функций и версий, матрицу событий и реакций, роли операторов, журналирование и синхронизацию времени. Само наличие ONVIF не гарантирует перенос всех функций камеры. Для видеоаналитики задают условия испытаний и допустимые показатели пропусков и ложных тревог, затем проверяют их на пилотной зоне.
| Событие | Реакция системы | Проверка оператора |
|---|---|---|
| Пересечение периметра | Тревога и связанный видеоканал | Подтверждение события по видео |
| Автомобиль на КПП | Чтение номера и проверка разрешения в СКУД | Обработка исключений и ручное решение по регламенту |
| Потеря записи | Уведомление и резервный сценарий при его наличии | Регистрация инцидента и эскалация |
Эксплуатация: мониторинг, ЗИП и SLA

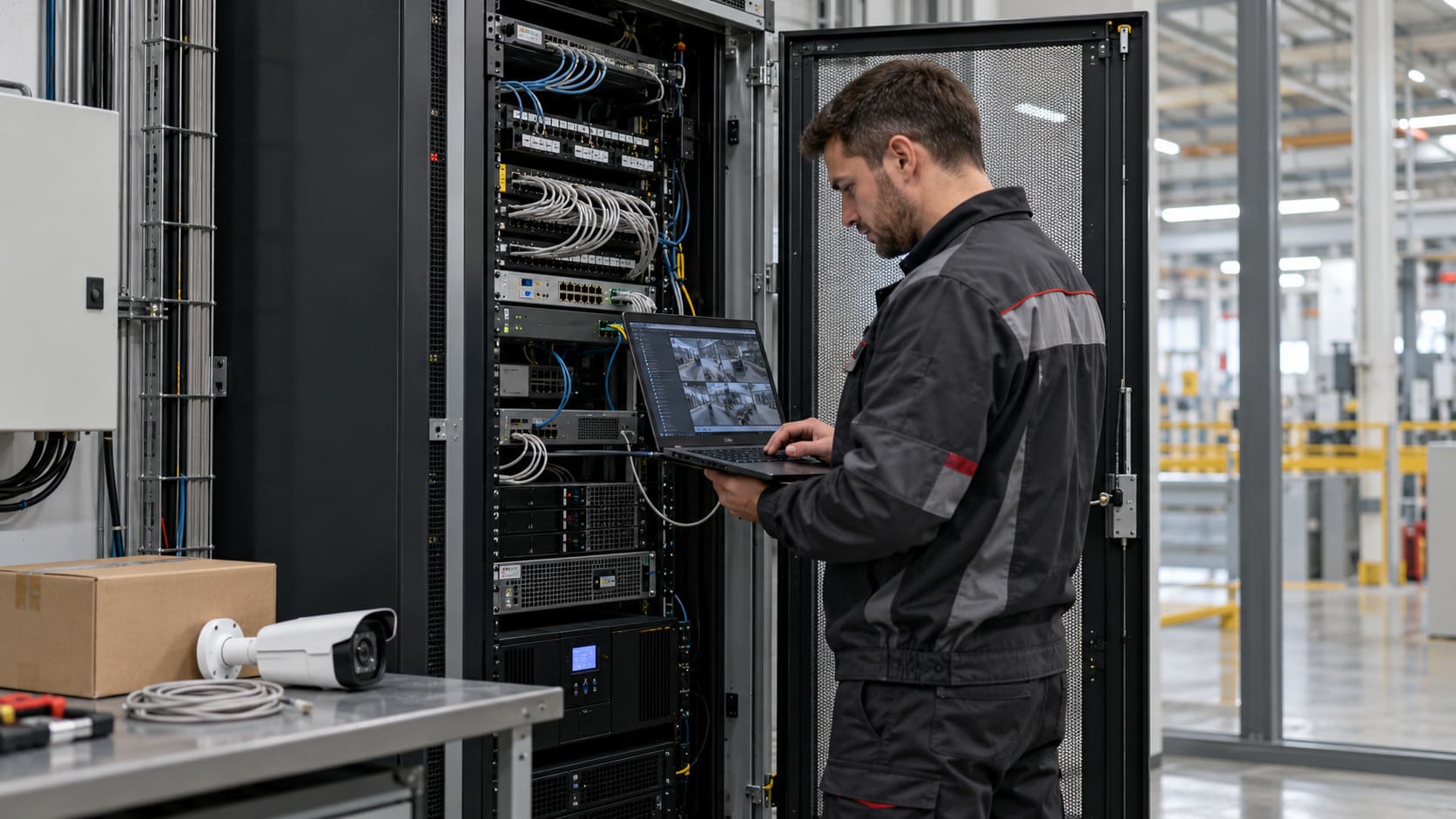

В проект закладывают контроль доступности камер, коммутаторов, серверов и дисковых массивов, а также наличия записи и требуемой глубины архива. SNMP применяют там, где его поддерживает оборудование; события VMS и проверки качества изображения дополняют инфраструктурный мониторинг. Состав ЗИП определяют по критичности узлов и срокам поставки. На пыльных производствах периодичность очистки объективов и кожухов назначают по фактическому загрязнению, иначе качество изображения и аналитики ухудшается.
Для удалённых площадок в SLA фиксируют время реакции, диагностики и восстановления, часы поддержки, порядок эскалации и условия доступа на объект. Отдельно описывают ответственность заказчика за связь, электропитание и согласование работ. Это позволяет оценивать обслуживание по измеримым показателям.
Типичные ошибки при переносе локального подхода
- Сеть посчитана по количеству портов, а не по пиковому трафику.
- Ёмкость архива взята на глаз, без нормативной глубины хранения.
- ИБП стоит на серверах, но не на коммутаторах доступа — при просадке питания система жива, но слепа.
- Лицензии VMS и модулей видеоаналитики не заложены в смету и всплывают после монтажа.
- Нет запаса на масштабирование: добавление двадцати камер упирается в замену ядра сети.
На объекте с сотнями камер такие ошибки могут потребовать замены оборудования, повторного монтажа и дополнительных лицензий. Их стоимость сравнивают с затратами на проектирование на конкретной площадке, учитывая простой и работы на действующем предприятии.
Что проверить при приёмке системы
01 / Изображение
Проверить согласованные задачи камер днём и ночью, при движении и контровом свете. Оценивать запись из архива, а не только живую картинку.
02 / Архив
Проверить непрерывность записи, синхронизацию времени, поиск и экспорт. Глубину архива подтвердить по заполнению системы и контрольным данным.
03 / Отказы
По согласованной программе проверить отказ сервера, магистрали и питания узла. Зафиксировать фактический перерыв и время восстановления.
04 / Передача в эксплуатацию
Получить исполнительные схемы, конфигурации, права доступа, инструкции и протоколы. Провести обучение операторов и ответственных специалистов.
Опыт МРЦ на корпоративных и инфраструктурных объектах
В опубликованном портфолио МРЦ «Авантеко» представлены следующие проекты комплексной безопасности:
Аэропорт города Сочи
Проектирование и монтаж систем безопасности под ключ в три этапа.
Черномор-Нефтестрой
Проектирование и установка системы контроля и управления доступом на предприятии.
ЖК «Облака», Новороссийск
Видеонаблюдение, СКУД и внедрение модулей «Умного ЖКХ».
С чего начинать проект крупной системы
Проектирование систем видеонаблюдения для крупных объектов начинается с обследования, расчётов и согласования требований. МРЦ «Авантеко» выполняет проектирование, поставку, монтаж, пусконаладку и обслуживание комплексных систем безопасности. Для обсуждения распределённой системы подготовьте планы территории, перечень критичных зон, требования к записи и существующей инфраструктуре. Это позволит определить объём обследования и состав проекта.
