Пусконаладка системы видеонаблюдения: что отличает полноценные ПНР от формальной настройки
Для служб безопасности, ИТ-служб и технических заказчиков промышленных, логистических и распределённых объектов.
На посту охраны открыты все камеры. Картинка есть, сервер работает, подрядчик предлагает подписать акт. Но это ещё не отвечает на вопросы, ради которых предприятие устанавливает видеонаблюдение: можно ли прочитать номер грузовика вечером, найти начало инцидента в архиве и продолжить запись при отказе основного сервера?
Пусконаладка систем видеонаблюдения должна дать проверяемые ответы. Для промышленной площадки, логистического комплекса или нескольких корпусов её результат — согласованная конфигурация, испытания в рабочих условиях и документы, по которым заказчик принимает систему. Настройка системы видеонаблюдения входит в эту работу, однако подключением камер к программе она не заканчивается.
Разберём, как организовать ПНР системы видеонаблюдения, какие неисправности искать и чем подтверждать готовность объекта к эксплуатации.
ИНДИВИДУАЛЬНЫЕ ПРОВЕРКИ
Камеры, видеопотоки, запись и качество изображения по каждому каналу.
СОВМЕСТНЫЕ ИСПЫТАНИЯ
Нагрузка, аналитика, интеграции и предусмотренные сценарии отказов.
ПЕРЕДАЧА В ЭКСПЛУАТАЦИЮ
Протоколы, конфигурации, исполнительные схемы и статус замечаний.
Сначала договориться, что именно считается готовой системой
Фраза «проверить работоспособность» слишком неопределённа для технического задания. Камера может исправно передавать видео, но не решать задачу своей зоны. Сервер — записывать потоки, но хранить их меньше установленного срока.
До выхода на объект согласуют программу и методику испытаний: состав проверок, условия, ожидаемые результаты и порядок фиксации замечаний. Основанием служат проектная и рабочая документация, ТЗ, требования заказчика и руководства изготовителей. Для действующего предприятия дополнительно определяют окна работ и порядок временного вывода оборудования из обслуживания.
У каждого существенного требования должен быть способ проверки. Например:
| Требование заказчика | Чем подтвердить выполнение |
|---|---|
| Получать читаемое изображение номера на КПП | Контрольные проезды в согласованных условиях, просмотр записанных фрагментов |
| Сохранять видео за установленный период | Расчёт по фактическим потокам и последующий контроль доступного архива |
| Продолжать запись при отказе сервера | Испытание предусмотренного резервирования с измерением перерыва записи |
| Ограничить экспорт для дежурного оператора | Проверка действий под его учётной записью |
Пусконаладочные работы системы видеонаблюдения удобно разделить на индивидуальные проверки оборудования и совместную проверку всей системы. Разделение помогает найти причину дефекта: неправильный ракурс, ошибка конфигурации VMS — программной платформы управления видео — или ограничение сети требуют разных решений.
Каждый канал проверяют от камеры до записи

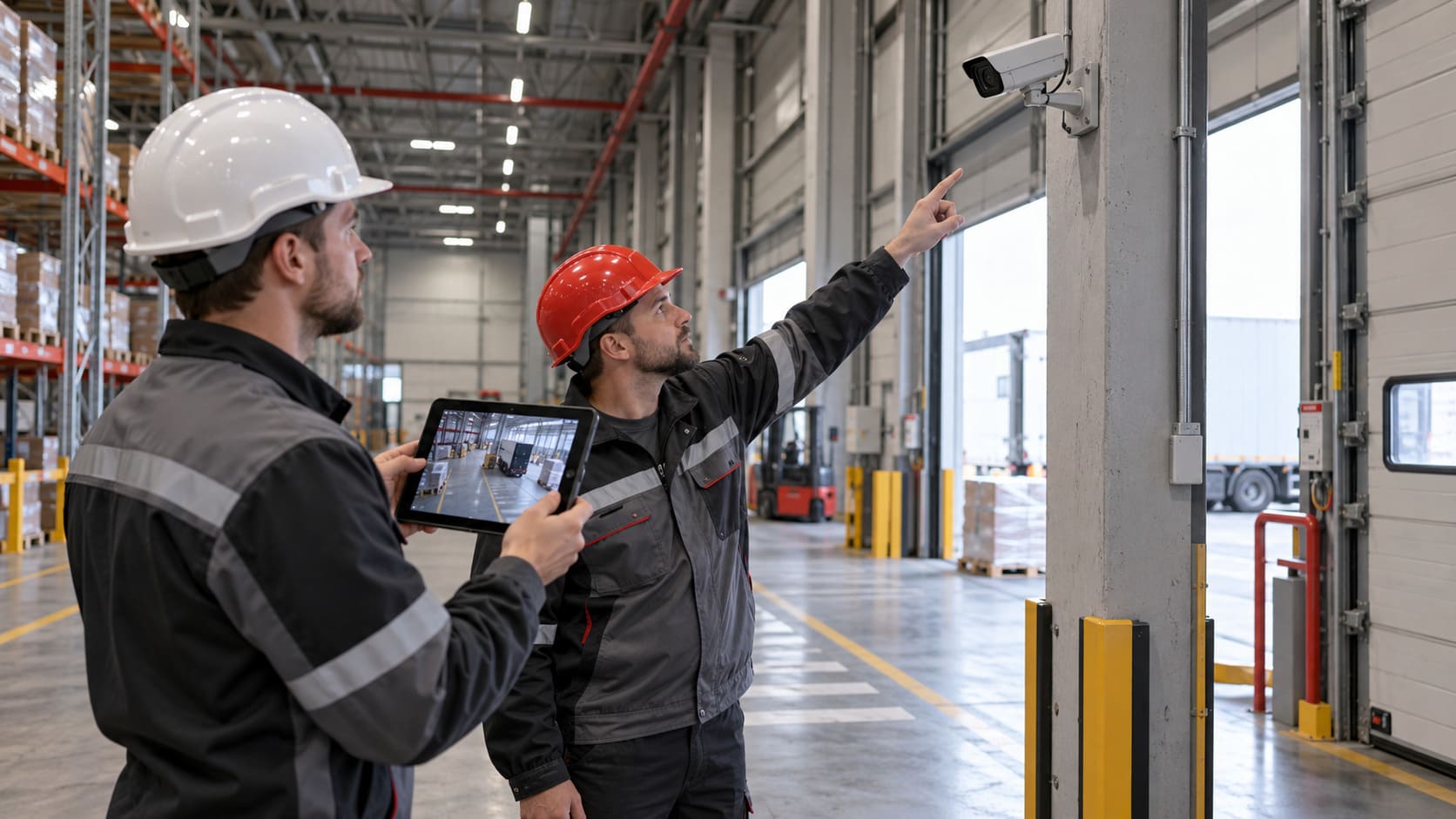

На крупной площадке нельзя принимать каналы по выборке из нескольких удачных изображений. Для каждой камеры сверяют место установки, обозначение на плане, адрес, подключение к серверу и название в интерфейсе оператора. «Камера 47» должна вести к конкретной зоне, а не заставлять охранника вспоминать расположение оборудования.
Проверка канала включает:
- соответствие зоны обзора заданию, отсутствие перекрытий и мешающих предметов;
- фокусировку и детализацию на нужной дистанции;
- изображение при характерном движении и освещении;
- фактический поток, поступающий на запись;
- воспроизведение и экспорт контрольного фрагмента.
Последний пункт легко пропустить. Оператор видит дополнительный поток с небольшим разрешением, а сервер получает основной — или наоборот, на запись ошибочно назначен поток для многокамерного просмотра. Поэтому качество оценивают по архиву с того рабочего места, на котором будут разбирать происшествия.
Отдельно проверяют поворотные камеры: пресеты, ограничения поворота, возвращение в исходную позицию, управление с пульта. Если предусмотрены микрофоны или тревожные входы, их включают в ведомость канала. Назначение записи звука согласуют с заказчиком отдельно.
Зона обзора может быть правильной днём и бесполезной ночью

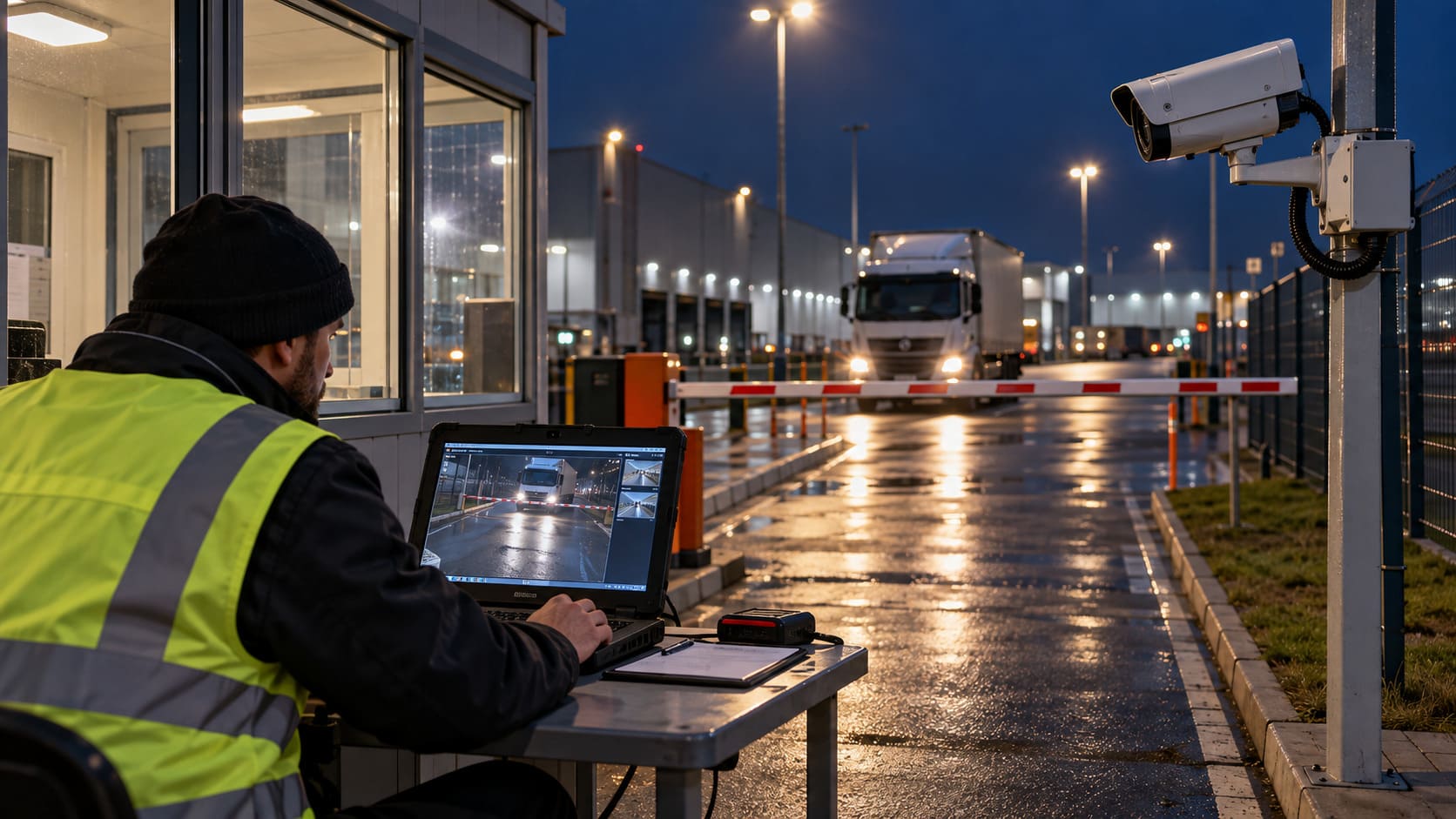

Допустим, камера направлена на проезд через КПП. На дневном стоп-кадре номер читается. Вечером движущийся автомобиль оставляет смазанный фрагмент, а свет фар ухудшает видимость. Увеличение разрешения само по себе эту проблему не устраняет.
При наладке подбирают фокус, выдержку, усиление, WDR и параметры подсветки под задачу сцены. Длинная выдержка помогает получить более светлое изображение, но может смазывать движущиеся объекты. Рост усиления добавляет шум. Иногда требуется дополнительное освещение или изменение положения камеры. Эти зависимости описаны в руководствах производителей; универсального профиля «для улицы» недостаточно.
Для каждой критичной зоны проверяют условия, предусмотренные программой: день и ночь, открытые ворота, встречный свет, движение транспорта, изменение освещения при включении производственного оборудования. Если нужные условия пока недоступны, непроведённую проверку отмечают в документах и назначают отдельно.
Маски приватности, цифровую стабилизацию и другие функции, влияющие на кадр, также сверяют с заданием. После изменения ракурса или изображения повторно проверяют связанные с этой камерой правила аналитики.
Сеть испытывают с реальными видеопотоками
Настройка IP-видеонаблюдения включает адресацию, сегментацию, правила доступа и синхронизацию времени. Но наличие связи с каждой камерой ещё не показывает, справится ли инфраструктура со всей нагрузкой.

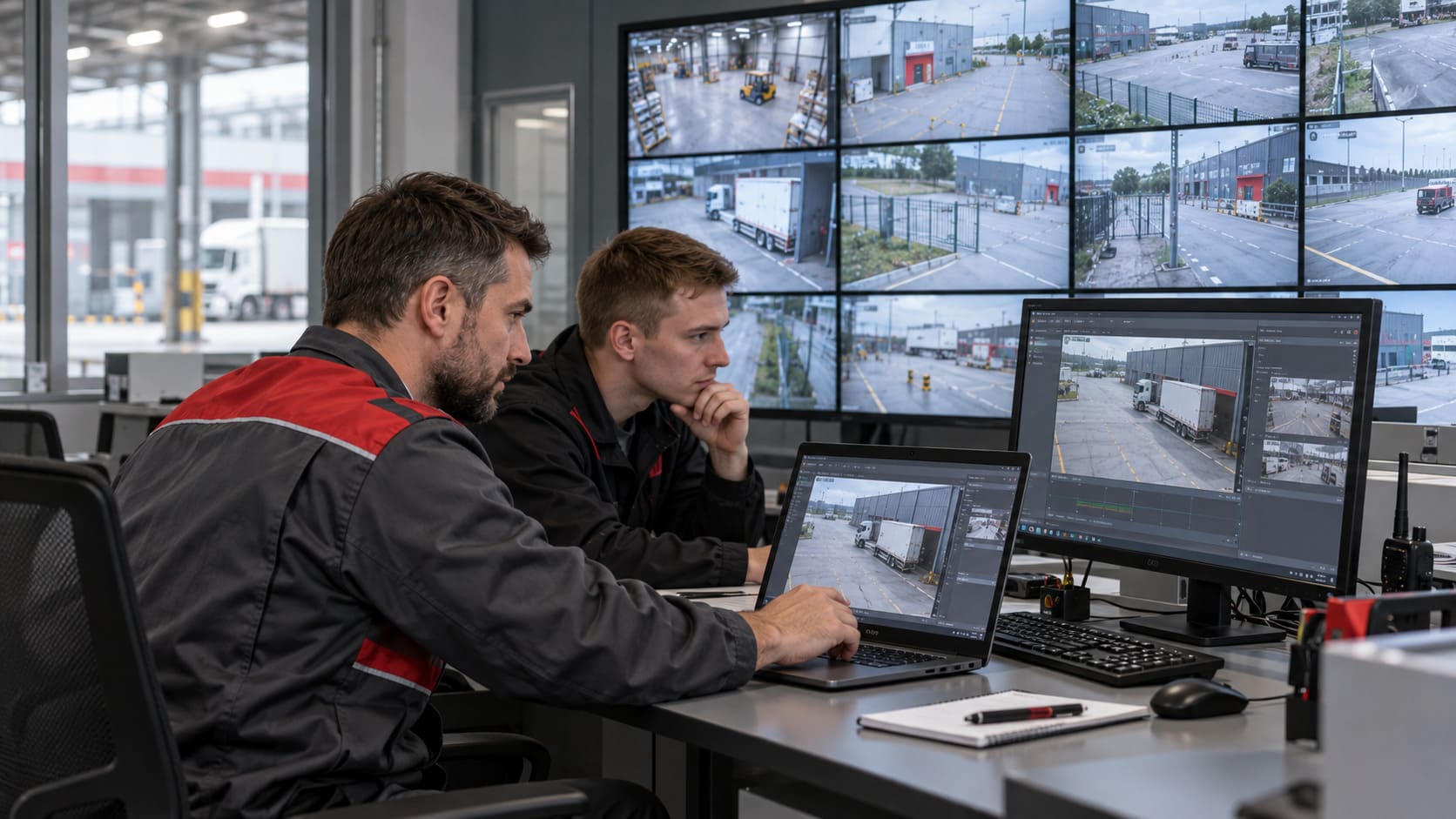

На испытаниях одновременно включают предусмотренные режимы записи, рабочие места и видеостену. Добавляют согласованные операции с архивом: поиск, воспроизведение нескольких каналов, выгрузку фрагментов. Измерения проводят на тех участках, где сходятся потоки нескольких коммутаторов или корпусов.
Проверяют загрузку магистралей, ошибки и отбрасывание пакетов на интерфейсах, устойчивость соединений, состояние оптических модулей и ресурсы серверов. Нормальный ответ на ping не заменяет эту проверку. Если исчезают кадры, нужно сопоставить время разрыва с сетевыми счётчиками, журналами VMS и состоянием хранения, прежде чем менять параметры камер.
PoE-питание оценивают при нагрузке, соответствующей проекту: с работающей ИК-подсветкой, обогревом и другими потребителями, если они предусмотрены. На этапе дневного запуска некоторые из них могут быть выключены.
При переменном битрейте VBR поток меняется вместе со сложностью сцены. Излишне жёсткое ограничение битрейта способно ухудшить детализацию. Поэтому исчезновение сетевых перегрузок после снижения потока проверяют вместе с качеством записанного изображения.
Архив: проверяется и запись, и возможность ею воспользоваться
Для каждого канала настраивают режим записи, расписание, разрешение, частоту кадров, кодек и параметры хранения. При записи по событию проверяют буфер до срабатывания и продолжительность записи после него, если эти функции поддерживаются. В архиве должно остаться развитие события, достаточное для его разбора.
Расчёт глубины архива уточняют по фактическим потокам. Отдельно учитывают служебные данные, принятую схему защиты дисков и резерв ёмкости. Значение «30 суток» в настройках не создаёт недостающего места на СХД.
Если система только запущена, за один день нельзя подтвердить наличие тридцатидневной истории. На первоначальных испытаниях проверяют расчёт, режимы и накопление данных. Затем, в согласованную контрольную дату, оценивают фактическую глубину и доступность записей. Порядок такой проверки закрепляют в программе приёмки.
Обязателен контрольный экспорт. Фрагмент открывают на согласованном внешнем рабочем месте: проверяют воспроизведение, временные метки и комплектность выгрузки. Если формат требует отдельного проигрывателя, это учитывают в процедуре передачи видео.
Камеры, серверы и рабочие места синхронизируют с согласованным источником времени, обычно по NTP. Проверяют часовые пояса и сопоставление событий. Иначе проход по СКУД и соответствующая запись могут отображаться как события, произошедшие в разное время.

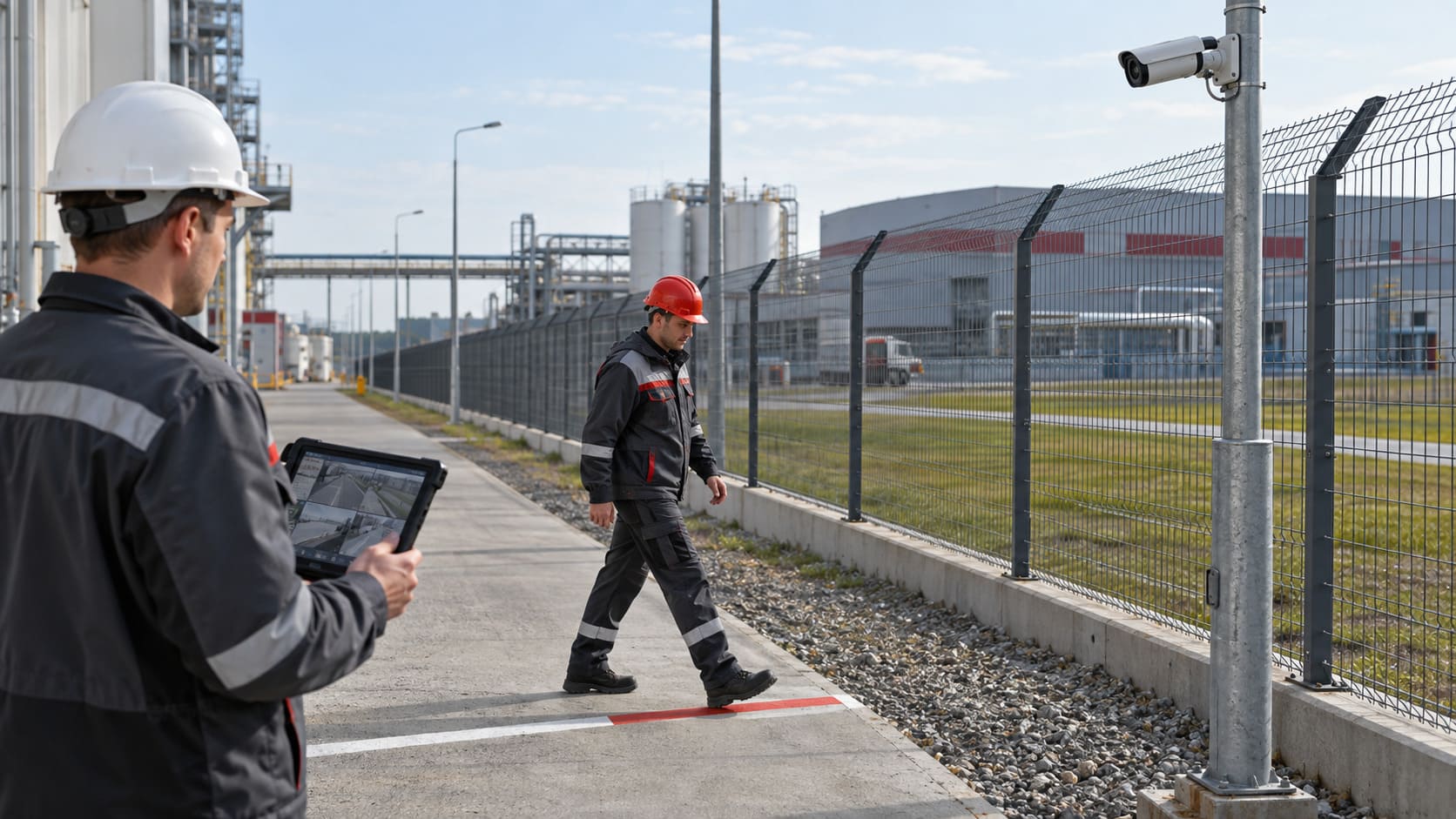

Видеоаналитика должна пройти проверку на своей сцене
Демонстрация одного пересечения линии подтверждает только одно срабатывание. Для приёмки нужен набор сценариев: движение в разрешённом и запрещённом направлениях, вход в зону, проход вдоль её границы, остановка, частичное перекрытие обзора. Состав зависит от задач и возможностей алгоритма.
Настраивают зоны детекции и исключения, размеры объектов, чувствительность, временные пороги и перспективу, когда её калибровка поддерживается. Затем оценивают пропуски событий и ложные тревоги. Дождь, насекомые возле объектива, движущиеся тени и недостаток света могут влиять на результат. Уменьшая чувствительность, повторно проверяют обнаружение целевых событий.
Результаты привязывают к условиям. Запись «распознавание работает на 99 %» без количества испытаний, перечня событий и освещения почти ничего не говорит заказчику. В протоколе указывают проведённые проходы или проезды, обнаруженные и пропущенные события, ложные тревоги за период наблюдения. Пороговые значения согласуют до испытаний.
Условный пример: из двадцати контрольных проездов камера правильно прочитала девятнадцать номеров. В протоколе фиксируют 19 из 20, время проверки, скорость и условия освещения. Этот результат относится к проведённому испытанию; он не доказывает такую же точность ночью, в дождь или на другом потоке транспорта. Пропущенный проезд сохраняют для разбора причины.
Для контроля касок, пересечения периметра и чтения номеров нужны разные проверки. Аналитику принимают по каждому предусмотренному сценарию, включая доставку тревоги оператору.
Имитация отказов: измеряют потерю записи и восстановление
Испытания системы видеонаблюдения проводят по согласованной программе, с ответственными представителями заказчика и возможностью вернуть рабочую конфигурацию. На действующем объекте порядок переключений учитывает непрерывность охраны и ограничения эксплуатации.

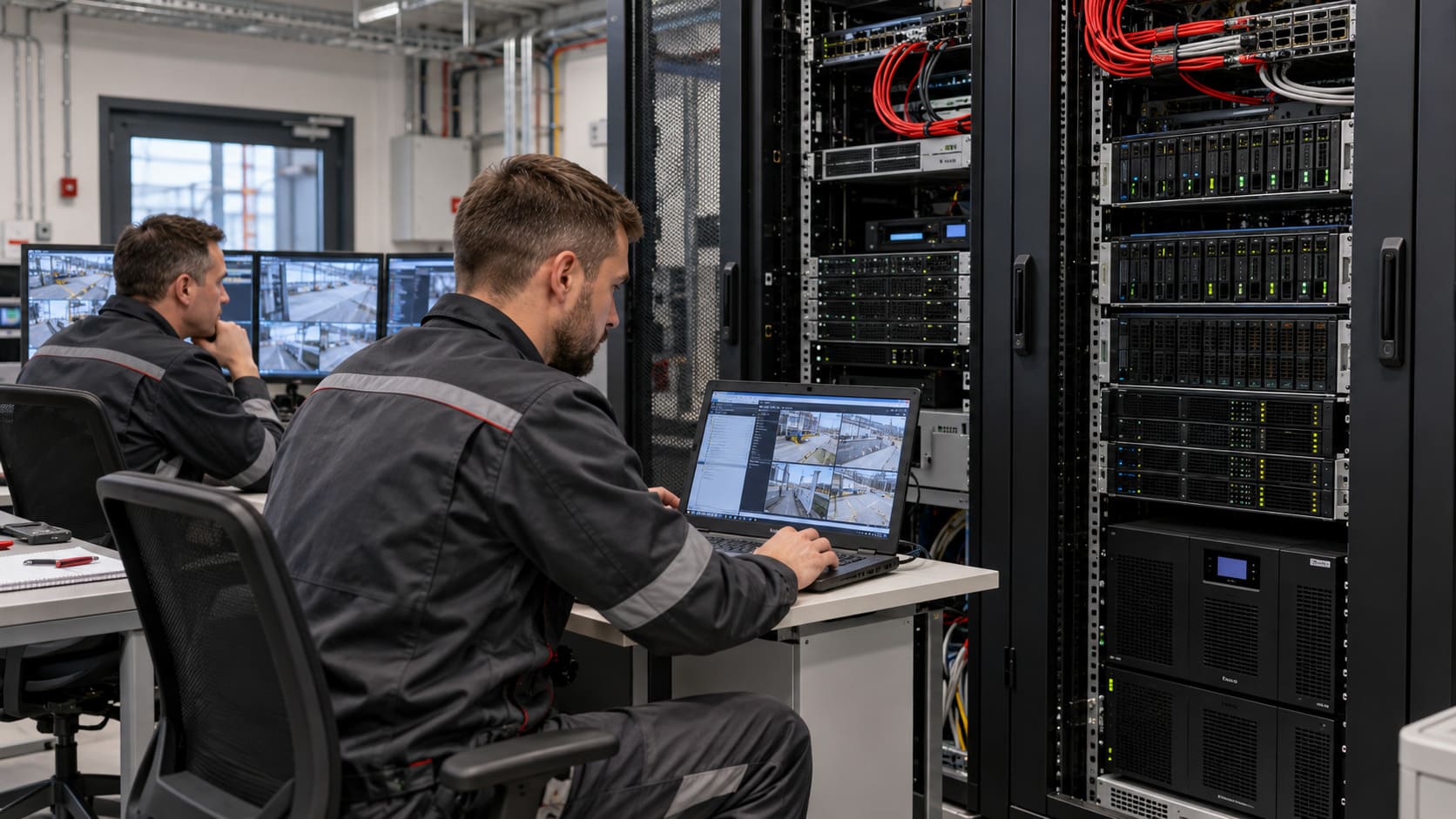

Проверяют предусмотренные проектом сценарии: остановку службы записи, отказ сервера, потерю магистральной связи, переход узла на ИБП. Методику выбирают под оборудование и VMS. Отключение сетевого кабеля и остановка сервиса — разные воздействия; одно не подменяет другое.
У каждого испытания фиксируют начало отказа, появление уведомления, переход на резерв и восстановление штатного режима. После этого просматривают архив затронутых каналов. Быстрое появление картинки у оператора ещё не подтверждает непрерывность записи.
При поддержке периферийной записи проверяют сохранение видео на камере и его последующую дозагрузку. Для резервного сервера — доступ к нужным записям после возвращения основного узла. Возможности аналитики в резервном режиме проверяют отдельно: резервирование видеопотока не означает автоматического резервирования всех модулей.
RAID, ИБП и дополнительный сервер закрывают разные виды отказов. В акте должны быть указаны испытанные сценарии и фактические результаты. Если архитектура не предусматривает необходимой защиты, это замечание к проектному решению, которое пусконаладка одной настройкой не устранит.
Интеграции и права проверяют из учётной записи оператора

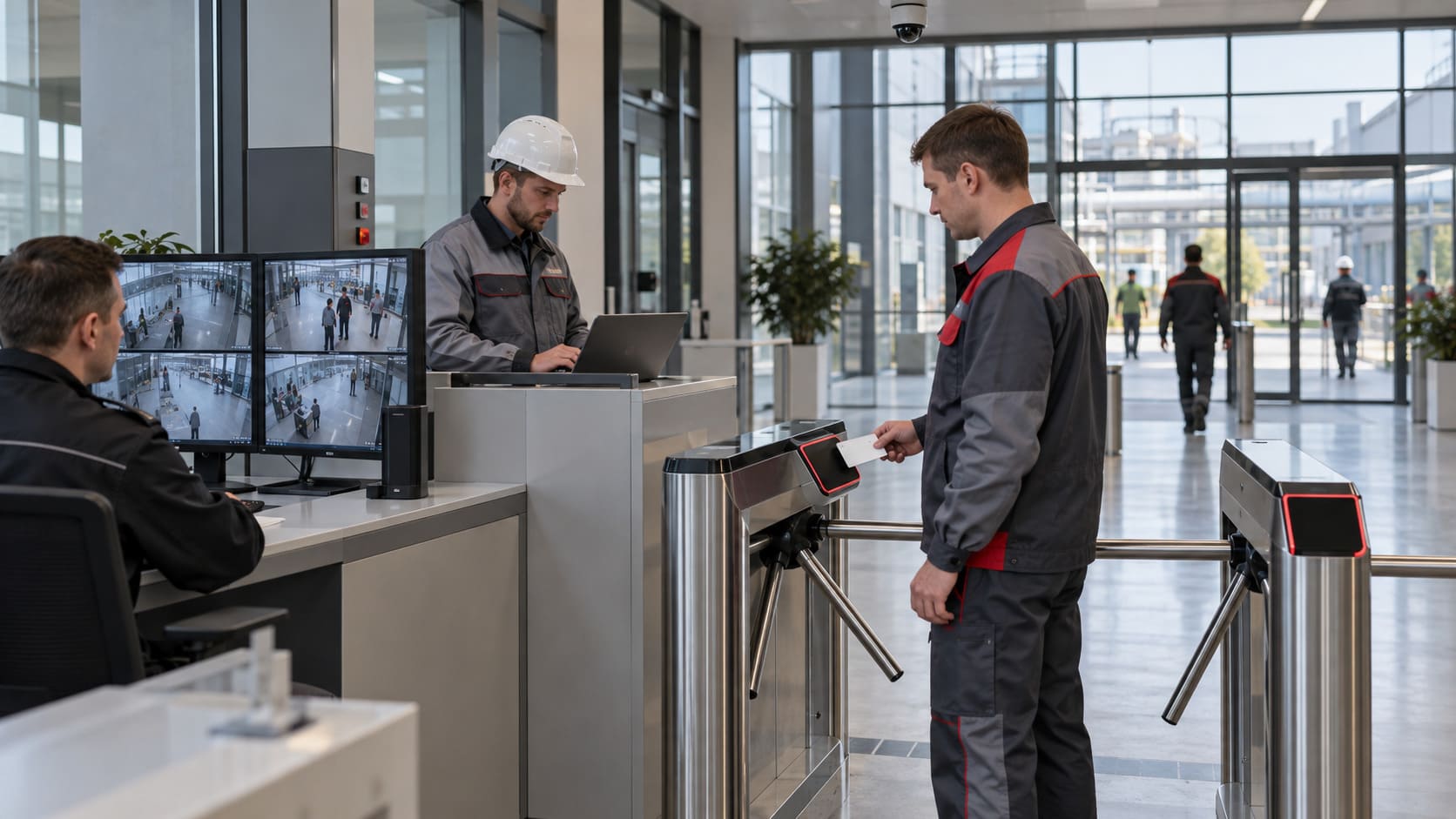

На КПП читается номер, СКУД получает событие, оператор видит связанный канал. Во время проверки проходят всю цепочку: от исходного события до действия и записи в журнале. В программу включают также отказ связи с соседней системой, неизвестный номер или запрет доступа, если такие сценарии предусмотрены.
Для охранной сигнализации проверяют соответствие тревожной зоны видеоканалу, задержку уведомления и подтверждение тревоги. Связи с другими инженерными системами испытывают с ответственными за них специалистами.
Пользовательские роли проверяют практически. Под учётными записями дежурного, руководителя смены и администратора выполняют разрешённые действия и пытаются выполнить запрещённые: открыть чужую группу камер, выгрузить архив, изменить настройки. Доступ в настольном клиенте, веб-интерфейсе и других используемых средствах проверяют в согласованном объёме.
Журналирование также требует проверки. Выясняют, какие действия и ошибки сохраняются, кто может читать журналы и как их выгружать. Нельзя заранее считать, что конкретная VMS регистрирует каждое действие пользователя: состав аудита зависит от продукта, версии и конфигурации.
Комплексное опробование видеонаблюдения — работа всей системы под нагрузкой
После индивидуальных проверок система работает совместно: камеры передают потоки, серверы записывают, операторы наблюдают, аналитика формирует события, интеграции выполняют предусмотренные реакции.
Период опробования должен охватывать существенные режимы объекта. На складе это могут быть ночная смена и массовая погрузка; на производстве — смена освещения и технологических режимов. Продолжительность и нагрузку определяют программой испытаний. Универсальный срок «достаточно суток» без привязки к условиям площадки необоснован.
Во время опробования сопоставляют журналы, нагрузку оборудования, непрерывность записи и работу операторских мест. Замечания устраняют и проверяют повторно. Если испытанную конфигурацию изменили, определяют, какие связанные проверки нужно повторить.
Что получает заказчик после пусконаладки
Тестирование системы видеонаблюдения оставляет два вида записей: технические журналы самой системы и протоколы проведённых проверок. Для приёмки нужны оба. Журнал покажет потерю связи, а протокол объяснит, почему её вызвали, что ожидали получить и чем закончилась проверка.
В протоколе полезно фиксировать номер пункта программы, оборудование или канал, условия, ожидаемый и фактический результат, ссылку на контрольное видео либо выгрузку журнала, замечание и итог повторного испытания. Такая запись позволяет вернуться к конкретной проверке при разборе разногласий.
Состав передаваемого комплекта закрепляют в договоре. Для распределённого объекта в него обычно включают:
- Ведомость каналов и оборудования, исполнительные схемы с учётом изменений.
- Конфигурации камер, сети и VMS, доступные резервные копии настроек и сведения о лицензиях.
- Протоколы испытаний, контрольные материалы и реестр замечаний с их статусом.
- Согласованную матрицу доступа, инструкции для эксплуатации и порядок восстановления.
Учётные данные передают уполномоченным сотрудникам защищённым способом, отдельно от документов с широким доступом. У заказчика должен оставаться согласованный административный доступ, необходимый для эксплуатации и сопровождения.
Ввод в эксплуатацию системы видеонаблюдения проводят по установленной для объекта процедуре. В документах фиксируют состояние системы, закрытые замечания и остающиеся ограничения, а также согласованные сроки их устранения. Проверка системы видеонаблюдения должна завершаться результатом, который можно воспроизвести и проверить, а не общей формулировкой «всё настроено».
Пусконаладка систем видеонаблюдения на корпоративном объекте
При выборе подрядчика запросите состав работ и пример обезличенного протокола. По ним видно, предусматривает ли предложение проверку каждого канала, испытания отказов, работу с архивом и фиксацию результатов. Строка «настройка камеры» в смете не описывает весь объём ПНР распределённой системы.
МРЦ «Авантеко» выполняет монтаж и пусконаладочные работы комплексных систем безопасности, включая видеонаблюдение, СКУД и охранную сигнализацию. Для обсуждения работ на промышленном или логистическом объекте направьте имеющиеся схемы, перечень оборудования и требования к приёмке. Состав испытаний следует согласовать до начала наладки.
Обсудить ПНР на корпоративном объекте
Направьте имеющиеся схемы, перечень оборудования и требования к приёмке. Согласуем состав работ и испытаний для вашей системы.
FAQ: вопросы перед заказом пусконаладочных работ
Как сравнить предложения на ПНР, если подрядчики называют разные цены?
Попросите каждого заполнить одинаковую ведомость объёма работ. Отдельными позициями укажите число каналов и серверов, ночные выезды, интеграции, испытания резервирования и подготовку документов. Уточните, включено ли устранение обнаруженных дефектов монтажа: оно может оплачиваться отдельно. Сравнивать общие суммы имеет смысл после выравнивания состава предложений.
Можно ли заказать ПНР у компании, которая не выполняла монтаж?
Да, если исполнитель имеет доступ к системе и может работать с установленным оборудованием. До заключения договора нужно разделить наладку и исправление чужих монтажных дефектов, определить порядок взаимодействия с первоначальным подрядчиком и условия гарантии. Предварительно также проверяют наличие необходимых лицензий ПО и возможность обращения в техническую поддержку производителя.
Как организовать работы, если склад или производство действует круглосуточно?
Площадку делят на участки и согласуют график с эксплуатацией и службой безопасности. Для каждого участка определяют допустимые перерывы, временные меры контроля и ответственных за переключения. Если процесс не позволяет вывести критичный узел из работы, заранее рассматривают временное оборудование или проведение части работ в технологическое окно. Это влияет на стоимость и календарный план.
Возможна ли пусконаладка полностью удалённо?
Удалённо можно выполнить часть программной настройки и анализа, если такой доступ разрешён заказчиком. Для проверки реального положения камер, освещения и физических подключений нужен специалист на площадке. Возможен совместный формат: местная техническая команда выполняет действия на объекте, инженер работает с конфигурацией и результатами. Обязанности сторон следует определить заранее.
Что влияет на срок ПНР, кроме количества камер?
Готовность монтажа, доступ в помещения, число ночных проверок, взаимодействие с ИТ-службой и наличие специалистов по интегрируемым системам. Задержку может вызвать несовместимая версия ПО или отсутствие лицензии на заказанную функцию. При планировании стоит разделить рабочее время наладчиков и периоды ожидания доступа, исправлений или согласований.
Нужно ли отдельно заказывать обучение сотрудников?
Проверьте, включено ли оно в предложение и для каких сотрудников проводится. Дежурной смене нужны занятия по тревогам, поиску и передаче видео; администраторам — по управлению доступом и сопровождению. Для крупного объекта полезно согласовать практические занятия для нескольких смен и материалы для новых сотрудников. Краткая демонстрация интерфейса при сдаче может не покрывать эти задачи.
